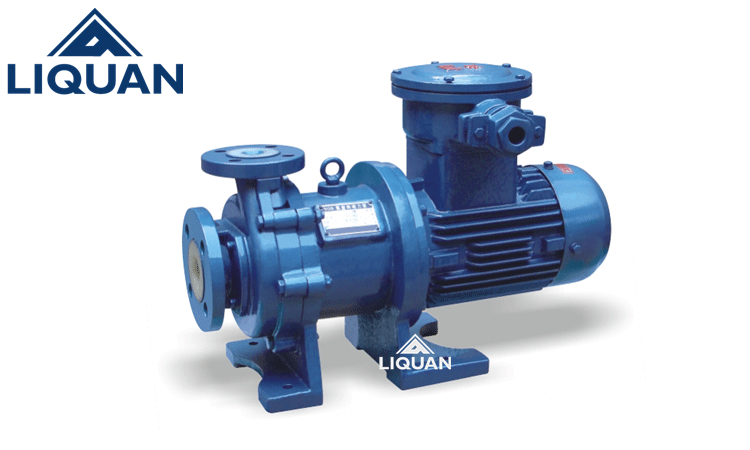

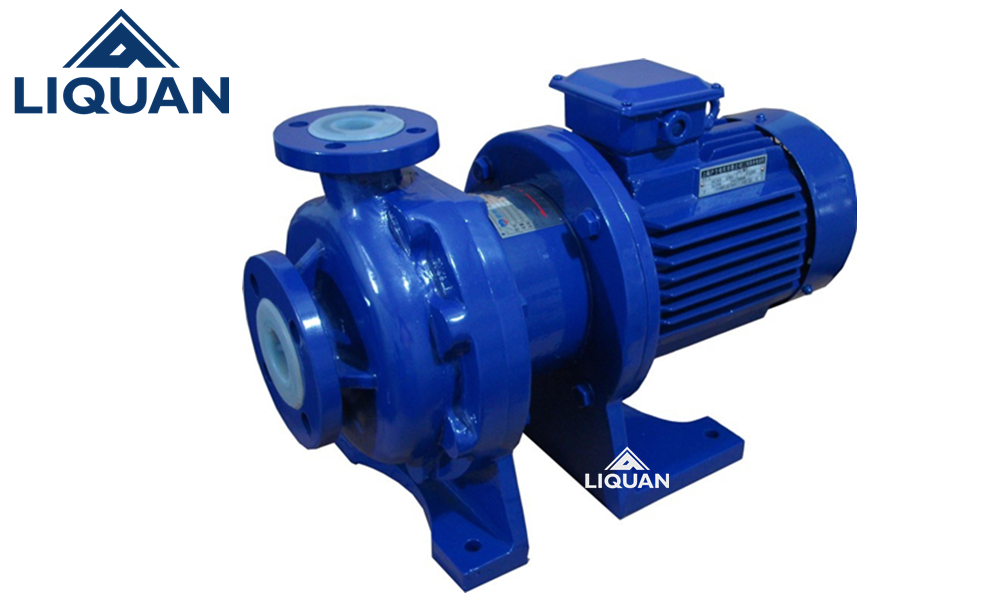

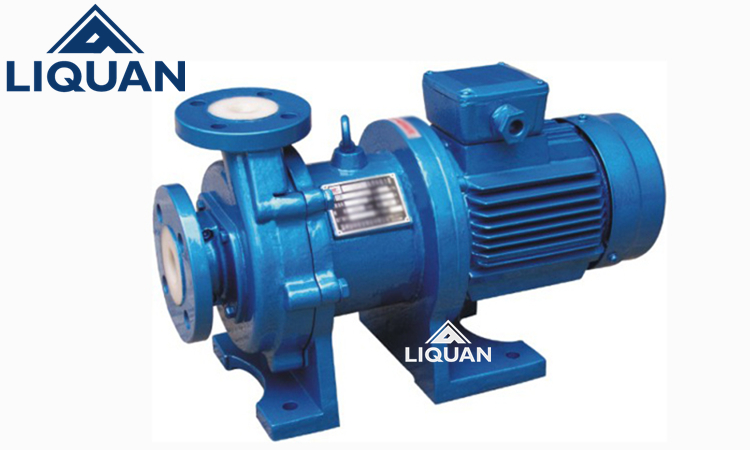

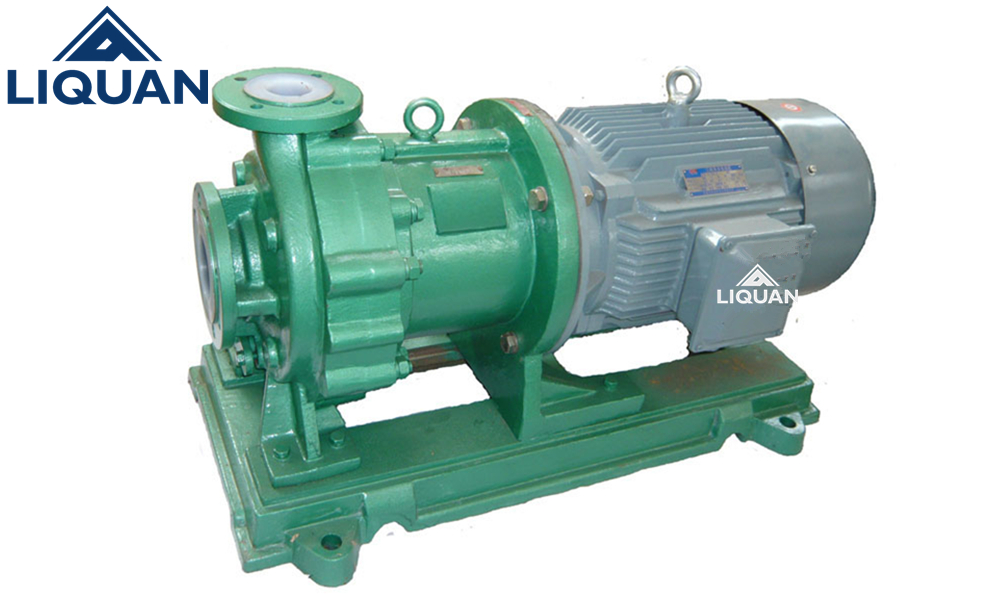

產品介紹

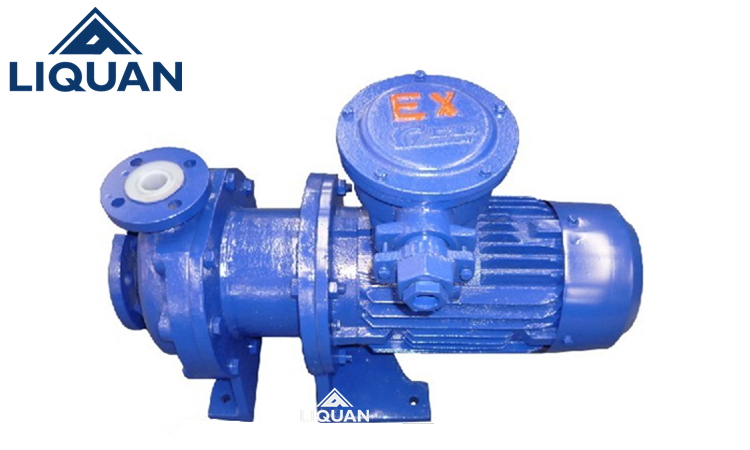

黎全公司生產的CQB-F襯氟塑料F46襯磁力泵是新開發的大功率高揚程磁力驅動泵,泵外型及安裝尺寸均按ISO標準設計制造，電機為直聯式由中間支架支撐，結構緊湊、拆卸方便、性能范圍:Q=1–120m3/h H=17–60m，泵均采用高性能磁性材料”釹鐵硼”做內外磁體，隔離套采用進口非金屬材料，大大降低了磁渦流損耗，可輸送高濃度，密度大于1.84t/m3的強腐蝕介質。液體過流部件采用鋼襯氟塑料F46高溫?zé)Y(jié)模壓而成，因泵體是鋼襯結構所能承受管道的重壓與機械性沖擊，而又能耐所有強酸、強堿的腐蝕，并采用磁力驅動結構，無滴漏，不污染使用場地，特別適合于輸送易燃、易爆、有毒、有揮發性及貴重介質，在很多項目上替代了進口的同類磁力泵。
產品原理
該泵驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。取消了軸封、利用磁力耦合間接驅動，消除了滴漏的煩惱，不污染使用場地。由于泵的過流部件采用氟塑料制造?？蛇B續輸送各種濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。
?
磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離室內，沒有動密封因而無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。
?
CQB-F型襯氟磁力泵是聯合設計組開發的新型無泄露耐腐蝕泵。
?
?
|

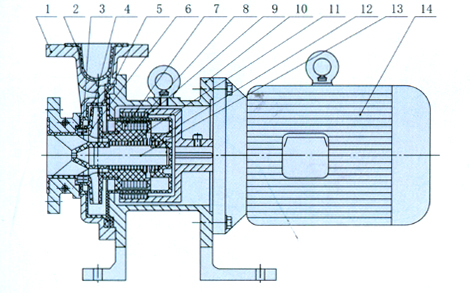

1
|
泵殼
|
2
|
泵殼襯里
|
3
|
動環
|
4
|
靜環
|
5
|
密封圈
|
|
6
|
葉輪
|
7
|
內磁鋼總成
|
8
|
隔離套
|
9
|
外磁鋼總成
|
10
|
聯接架
|
|
11
|
軸承
|
12
|
止推軸承
|
13
|
軸
|
14
|
電機
|
產品特點???????????免費電話：400-062-5858
磁力泵以靜密封取代動密封，使泵的過流部件處于密封狀態，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為理想。
應用領域
|
化學工業
|
碳酸鈉化工業（鹽酸、次氟酸、二次化學品的生產）；氟化物、化學肥料的生產；氣體吸收塔反應液體循環；油脂提煉（硫酸）；廢酸類的回收及再生系統；化工廠和運輸車輛間的強酸類輸送。
|
|
劑業
|
半導體用的發光化學物（EL）、農藥、醫藥、水處理化學劑的生產
|
|
電鍍業
|
循環過濾各類電鍍液。
|
|
照片業
|
即現照相系統；X-光片、黑白、彩色、立體照片的沖曬。
|
|
電器用具業
|
電解質電容器的生產（鋁膜的浸蝕）；干電池和蓄電池制造過程中輸送電解液； |
|
金屬工業
|
氧化鋁膜處理設備；線材拉伸、鋼鐵軋制中除油及酸洗； |
|
礦業
|
金屬熔煉（輸送及循環電解液）；廢液的洗滌處理。
|
|
食品工業
|
葡萄糖酸的生產（鹽酸）；食油的提煉（硫酸）；罐裝水果工業（鹽酸）。
|
|
醫療
|
人造腎臟、心肺、超聲波清洗機及各種醫療設備。
|
|
水處理
|
清洗離子交換樹脂；純水生產設備；海水淡化設備。
|
|
污染控制
|
添加污水處理化學藥劑到藥液缸；收集及輸送廢液； |
|
其它
|
應用在銀回收、晶片制造、實驗工廠、制冷機、飲品機、生活鍋爐、熱交換器、太陽能系統、漂染、激光系統等領域及噴水池、魚池、觀賞魚缸循環使用。
|

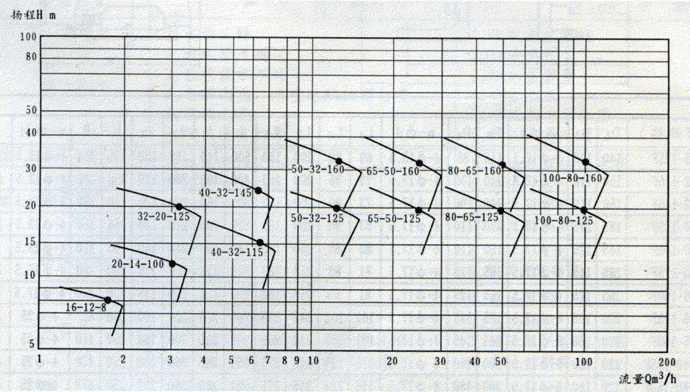

技術參數???????????免費電話：400-062-5858
|
型??號
|
口徑
|
流量
(m3/h)
|
揚程
(m)
|
汽蝕余量
(NPSH)
(m)
|
功率
(kw)
|
轉速
(r/min)
|
效率
(%)
|
電壓
(v)
|
|
|
進口
|
出口
|
||||||||
|
CQB15-10-85F
|
15
|
10
|
1.8
|
8
|
6
|
0.12
|
2800
|
15
|
220/380
|
|
CQB20-15-105F
|
20
|
15
|
3
|
12
|
6
|
0.37
|
2800
|
19
|
220/380
|
|
CQB32-25-125F
|
32
|
25
|
3.2
|
20
|
5
|
0.75
|
2900
|
26
|
220/380
|
|
CQB40-32-115F
|
40
|
32
|
6.3
|
15
|
6
|
0.75
|
2900
|
35
|
220/380
|
|
CQB40-32-145F
|
40
|
32
|
6.3
|
25
|
5
|
1.5
|
2900
|
29
|
380
|
|
CQB50-40-125F
|
50
|
40
|
12.5
|
20
|
3.5
|
2.2
|
2900
|
41
|
380
|
|
CQB50-40-160F
|
50
|
40
|
12.5
|
32
|
3.5
|
3
|
2900
|
39
|
380
|
|
CQB65-50-125F
|
65
|
50
|
25
|
20
|
4
|
3
|
2900
|
47
|
380
|
|
CQB65-50-160F
|
65
|
50
|
25
|
32
|
4
|
5.5
|
2900
|
46
|
380
|
|
CQB80-65-125F
|
80
|
65
|
50
|
20
|
4
|
7.5
|
2900
|
54
|
380
|
|
CQB80-65-160F
|
80
|
65
|
50
|
32
|
4
|
11
|
2900
|
52
|
380
|
|
CQB100-80-125F
|
100
|
80
|
100
|
20
|
4
|
11
|
2900
|
55
|
380
|
|
CQB100-80-160F
|
100
|
80
|
100
|
32
|
4
|
18.5
|
2900
|
56
|
380
|
注:表中型號從CQB20-14-100F到CQB100-80-160F均可配防爆電機。
?

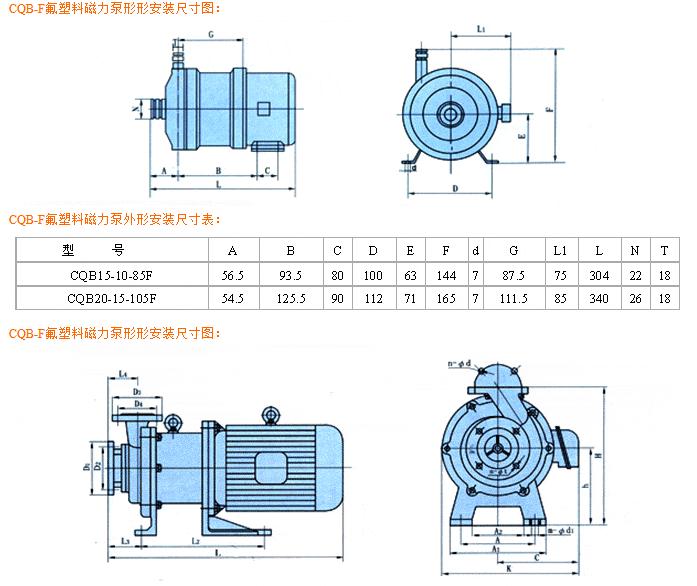

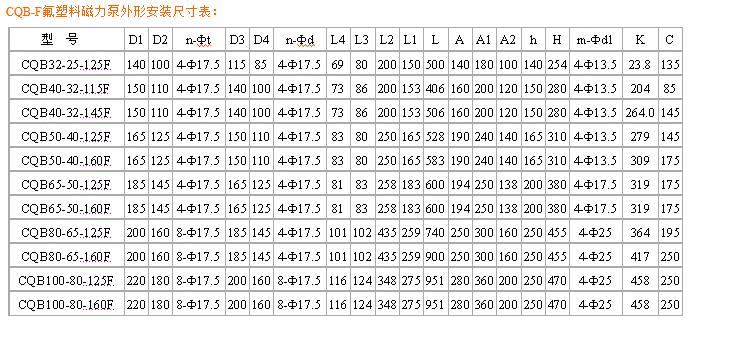

安裝尺寸???????????免費電話：400-062-5858
?
CQB-F型襯氟磁力泵故障原因分析及排除方法
|
故障現象
|
原 因 分 析
|
排 除 方 法
|
|
泵不出水
|
1、 水泵反轉
|
1、?調整電機旋轉方向
|
|
2、?進水管漏氣
|
2、?杜漏氣
|
|
|
3、?泵腔儲水不足
|
3、?增加儲水量
|
|
|
4、?電壓太高、啟動時聯軸器打滑
|
4、?調整電壓
|
|
|
5、?吸程太高
|
5、?降低泵安裝位置
|
|
|
6、?閥門沒有打開
|
6、?校正或改變閥門
|
|
|
流量不足
|
1、?吸入管徑太小或堵塞
|
1、?調換或清洗進水管
|
|
2、?葉輪流道阻塞
|
2、?清洗葉輪
|
|
|
3、?揚程過高
|
3、?開大出水閥
|
|
|
4、?轉速不夠
|
4、?恢復額定轉速
|
|
|
揚程過低
|
1、?流量過大
|
1、?關小出水閥
|
|
2、?轉速太低
|
2、?恢復額定轉速
|
|
|
澡音太大
|
1、?泵軸嚴重磨損
|
1、?更換泵軸
|
|
2、?軸承嚴重磨損
|
2、?更換軸承
|
|
|
3、?外磁鋼或內磁鋼與隔離套接觸
|
3、?拆除泵頭重新組裝
|
|
|
4、?密封環與葉輪研磨
|
4、?更換止推環、密封環
|
|
|
5、?冷卻箱內滾動軸承磨損
|
5、?更換滾動軸承
|
|
|
漏液
|
1、??Ｏ型密封圈損壞
|
1、?更換Ｏ型密封圈
|
?
