產品介紹

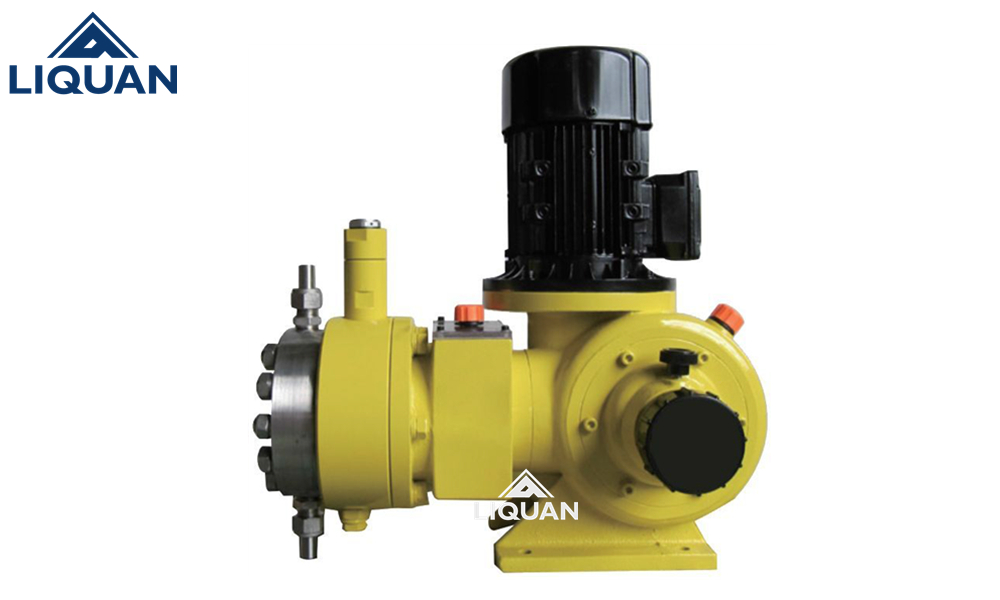

黎全公司生產的JYZ型液壓隔膜式式計量泵，是由電機驅動的計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
流量范圍: 0-400 L/H
壓力范圍: 0-20MPA
功率: 0.75KW ,0.55KW, 220V / 380V /400V,50Hz / 60Hz
泵頭可配：保溫型、冷卻型
驅動系統:?兩相、三相標準電機或防爆電機
流量控制:?手動控制或自動控制(接收4-20mA?信號)
防護等級: IP55,IP54
產品原理
JYZ型液壓隔膜式計量泵采用電機驅動，通過泵體內的膜片的張吸運作將介質送出，無動密封無泄漏，維修簡便，在無介質情況下也可以安全運轉；計量精度高，性能穩定，可通過泵上的旋鈕調節流量的大小，能更準確的根據實際工況調節，更智能化。
可根據客戶的使用介質選擇泵體材質和膜片材質，使用壽命更長，效率更高。
產品特點???????????免費電話：400-062-5858
無泄漏，維修方便，低噪音，使用方便。
計量精度優于機械隔膜泵，密封性能優于柱塞泵，配沖程調節器可以實現遠程自動控制。
操作安全，機械驅動隔膜，流量調節能夠調節沖程長度或電機頻率。
隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡包履，可有效提出升隔膜適用壽命。
可安置于藥槽或管道上，接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
性?xún)r(jià)比高，普遍適用于壓力要求不高的水處理行業，在泵運行或停止時也可調節流量也可定量輸出。
應用領域
JYZ型液壓隔膜式計量泵廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
技術參數???????????免費電話：400-062-5858
|
型???號 |
流 量(L/H) |
壓 力(Mpa) |
柱塞直徑（MM） |
行 程(MM) |
泵 速(MIN-1) |
功 率(KW) |
進口口徑(MM) |
重 量(KG) |
|
JYZ-10/25 |
10 |
25 |
10 |
25 |
96 |
0.75 |
6 |
55 |
|
JYZ-10/20 |
10 |
20 |
0.55 |
|||||
|
JYZ-15/20 |
15 |
20 |
12 |
0.75 |
8 |
|||
|
JYZ-15/16 |
15 |
16 |
0.55 |
|||||
|
JYZ-20/15 |
20 |
15 |
0.75 |
|||||
|
JYZ-20/12.5 |
20 |
12.5 |
0.55 |
|||||
|
JYZ-25/10 |
25 |
10 |
16 |
0.75 |
||||
|
JYZ-25/8 |
25 |
8 |
0.55 |
|||||
|
JYZ-40/8 |
40 |
8 |
0.75 |
|||||
|
JYZ-40/6.3 |
40 |
6.3 |
0.55 |
10 |
||||
|
JYZ-60/5 |
60 |
5 |
20 |
0.75 |
||||
|
JYZ-60/4 |
60 |
4 |
0.55 |
|||||
|
JYZ-100/4 |
100 |
4 |
25 |
0.75 |
||||
|
JYZ-100/1.6 |
100 |
1.6 |
0.55 |
|||||
|
JYZ-110/2.5 |
2.5 |
2.5 |
32 |
0.75 |
||||
|
JYZ-110/1.6 |
1.6 |
1.6 |
0.55 |
|||||
|
JYZ-130/2.2 |
130 |
2.2 |
0.75 |
12 |
||||
|
JYZ-130/1.6 |
130 |
1.6 |
0.55 |
|||||
|
JYZ-160/2 |
160 |
2 |
35 |
0.75 |
||||
|
JYZ-160/1.3 |
160 |
1.3 |
0.55 |
|||||
|
JYZ-170/1.6 |
170 |
1.6 |
0.75 |
|||||
|
JYZ-170/1.6 |
170 |
1.6 |
0.55 |
|||||
|
JYZ-190/1.3 |
190 |
1.3 |
40 |
0.75 |
||||
|
JYZ-190/1 |
190 |
1 |
0.55 |
|||||
|
JYZ-250/1.3 |
250 |
1.3 |
0.75 |
|||||
|
JYZ-250/1 |
250 |
1 |
0.55 |
安裝尺寸???????????免費電話：400-062-5858
JYZ型液壓隔膜式計量泵型隔膜式計量泵|故障原因分析及排除方法
|
序 號 |
故障特征 |
故 障 原 因 |
排 除 方 法 |
|
1 |
不排液 |
1.?????吸入高度太高 2.?????吸入管道阻塞 3.?????吸入管道漏氣 |
1.?????降低安裝高度 2.?????清洗疏通吸入管道 3.?????壓緊或更換密封墊片 |
|
2 |
排液量不夠 |
1.?????吸入管道局部阻塞 2.?????吸入或排出閥內有異物卡阻 3.?????泵閥磨損關閉不嚴 4.?????轉速不足 |
1.?????疏通吸入管道 2.?????清洗吸排閥 3.?????修理或更換閥件 4.??檢查電機和電壓 |
|
3 |
排出壓力不穩定 |
1.?????吸入或排出閥內有雜物卡阻或漏氣 2.?????管道未設置背壓閥 |
1.?????清除吸、排閥內的雜質 擰緊螺絲消除漏氣 2.?????增設背壓閥 |
|
4 |
計量精度不夠 |
1.?????柱塞密封填料漏液 2.?????吸入或排出閥磨損 3.?????電機轉速不穩定 4.?????調節手輪移位 |
1.?????調整或更換密封填料 2.?????更換吸排閥 3.?????穩定電源頻率和電壓 4.?????校準并固定 |
|
5 |
運轉中有沖擊聲 |
1.?????轉動零件松動或嚴重磨損 2.?????吸入高度過高 3.?????吸入管道漏氣 4.?????介質中有空氣 5.?????吸入管徑太少 6.?????排出壓力過高 |
1.?????擰緊有關螺絲或更換新零件 2.?????降低安裝高度 3.?????壓緊吸入法蘭或螺母 4.?????排除介質中的空氣 5.?????增大吸入管徑 6.?????降低壓力 |
