產品介紹
黎全公司的D、DG型系臥式單吸多級分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。
產品原理

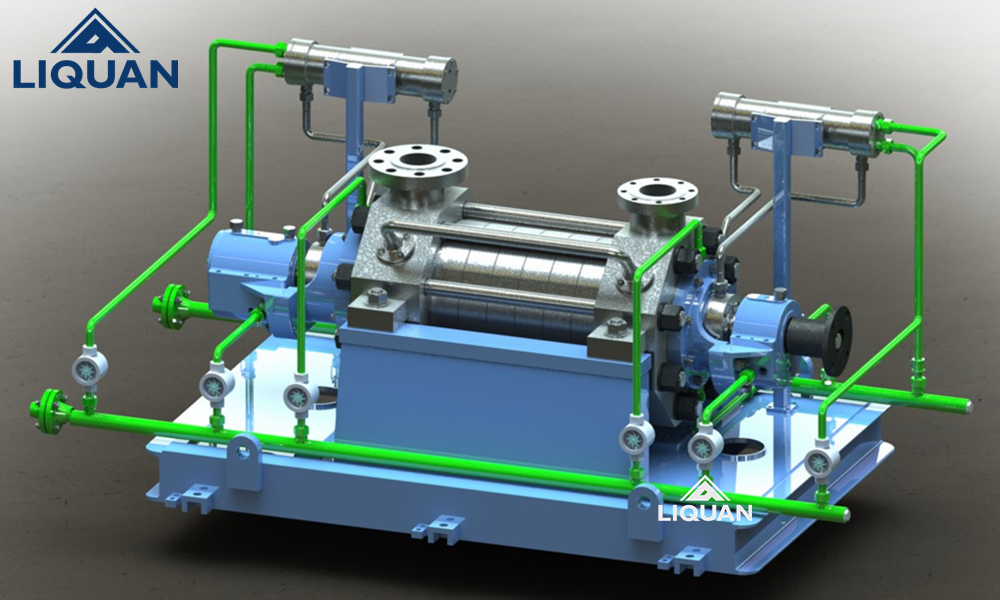

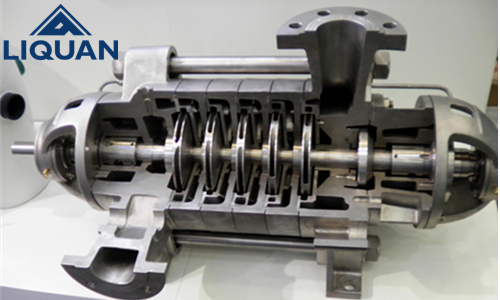

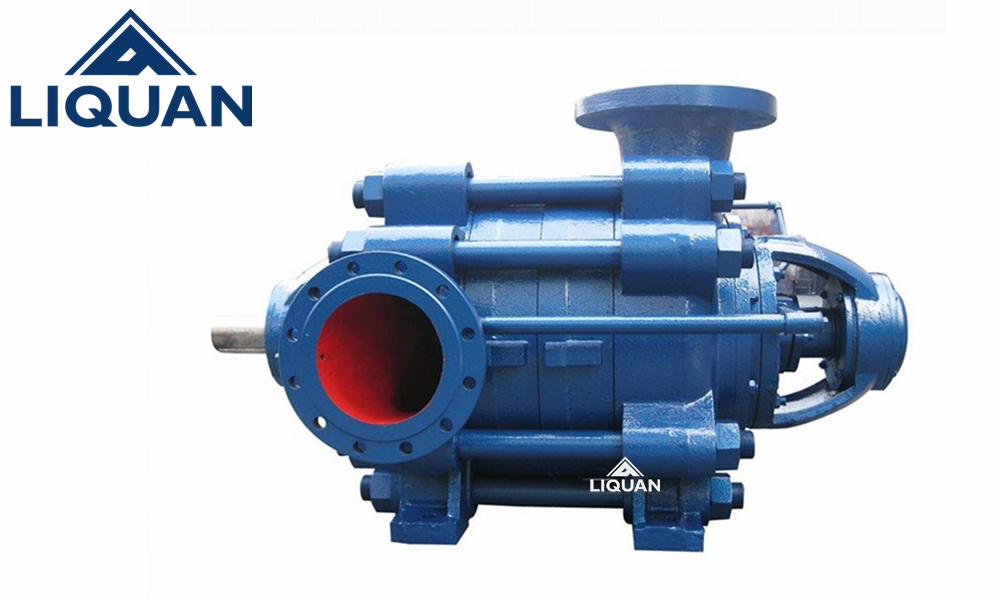

D型多級泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。

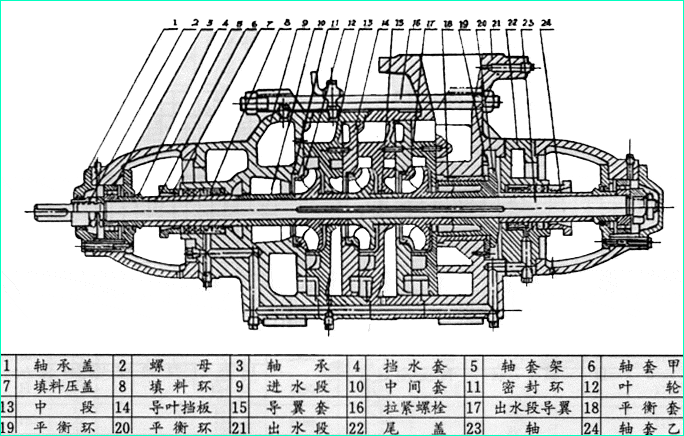

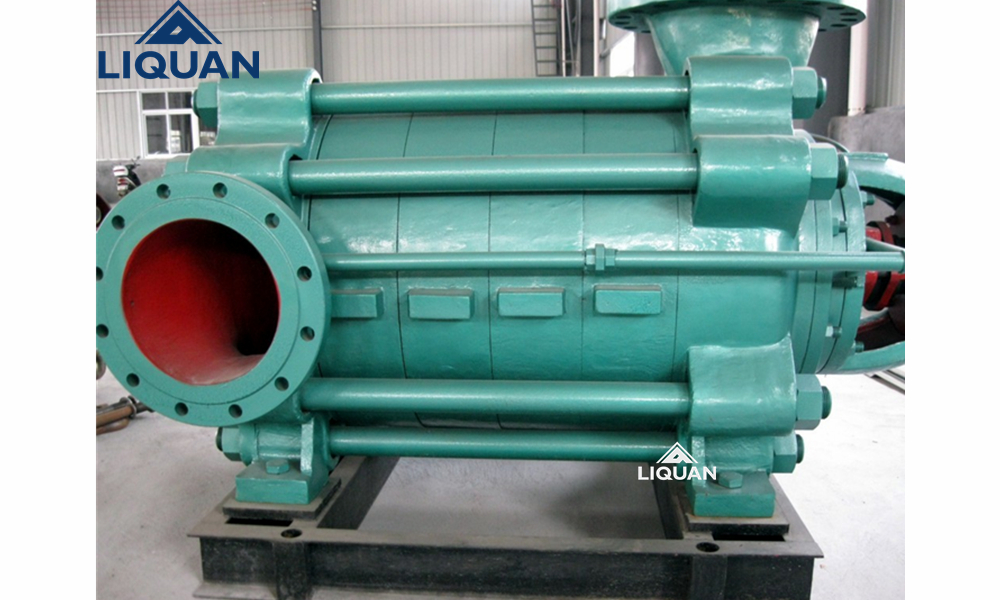

D型水泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。
密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。
平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。
產品特點???????????免費電話：400-062-5858
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
?

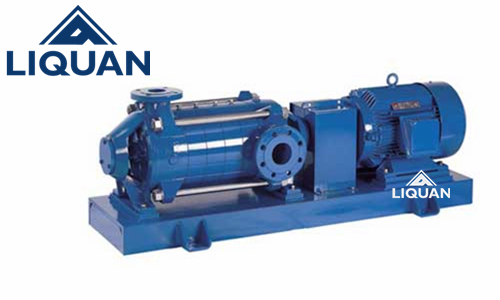

應用領域
D、DG型系臥式單吸多級分段式離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。
技術參數???????????免費電話：400-062-5858
|
型??號
|
級數
|
流量Q
|
揚程
|
轉速
|
電機功率
|
|
|
m3/h
|
L/S
|
（m）
|
（r/min）
|
（KW）
|
||
|
D-50型
|
2
|
18
|
5
|
19
|
2900
|
2.2
|
|
3
|
18
|
5
|
28.5
|
2900
|
3
|
|
|
4
|
18
|
5
|
38
|
2900
|
4
|
|
|
5
|
18
|
5
|
47.5
|
2900
|
5.5
|
|
|
6
|
18
|
5
|
57
|
2900
|
5.5
|
|
|
7
|
18
|
5
|
66.5
|
2900
|
7.5
|
|
|
8
|
18
|
5
|
76
|
2900
|
7.5
|
|
|
9
|
18
|
5
|
85.5
|
2900
|
7.5
|
|
|
10
|
18
|
5
|
95
|
2900
|
11
|
|
|
11
|
18
|
5
|
104.5
|
2900
|
11
|
|
|
12
|
18
|
5
|
114
|
2900
|
11
|
|
|
D-80型
|
2
|
32.4
|
9
|
22.7
|
2900
|
3
|
|
3
|
32.4
|
9
|
34.05
|
2900
|
5.5
|
|
|
4
|
32.4
|
9
|
45.4
|
2900
|
7.5
|
|
|
5
|
32.4
|
9
|
56.75
|
2900
|
7.5
|
|
|
6
|
32.4
|
9
|
68.1
|
2900
|
11
|
|
|
7
|
32.4
|
9
|
79.45
|
2900
|
15
|
|
|
8
|
32.4
|
9
|
90.8
|
2900
|
15
|
|
|
9
|
32.4
|
9
|
102.15
|
2900
|
15
|
|
|
10
|
32.4
|
9
|
113.5
|
2900
|
18.5
|
|
|
11
|
32.4
|
9
|
124.85
|
2900
|
18.5
|
|
|
12
|
32.4
|
9
|
136.2
|
2900
|
18.5
|
|
|
D-100型
|
2
|
54
|
15
|
35.4
|
2900
|
11
|
|
3
|
54
|
15
|
52.8
|
2900
|
15
|
|
|
4
|
54
|
15
|
70.4
|
2900
|
18.5
|
|
|
5
|
54
|
15
|
88
|
2900
|
22
|
|
|
6
|
54
|
15
|
105.6
|
2900
|
30
|
|
|
7
|
54
|
15
|
123.2
|
2900
|
37
|
|
|
8
|
54
|
15
|
140.8
|
2900
|
37
|
|
|
9
|
54
|
15
|
158.4
|
2900
|
45
|
|
|
10
|
54
|
15
|
176
|
2900
|
45
|
|
|
11
|
54
|
15
|
193.6
|
2900
|
55
|
|
|
12
|
54
|
15
|
211.2
|
2900
|
55
|
|
|
D-125型
|
2
|
108
|
30
|
40
|
2900
|
22
|
|
3
|
108
|
30
|
60
|
2900
|
30
|
|
|
4
|
108
|
30
|
80
|
2900
|
37
|
|
|
5
|
108
|
30
|
100
|
2900
|
45
|
|
|
6
|
108
|
30
|
120
|
2900
|
55
|
|
|
7
|
108
|
30
|
140
|
2900
|
55
|
|
|
8
|
108
|
30
|
160
|
2900
|
75
|
|
|
9
|
108
|
30
|
180
|
2900
|
75
|
|
|
10
|
108
|
30
|
200
|
2900
|
90
|
|
|
11
|
108
|
30
|
220
|
2900
|
90
|
|
|
12
|
108
|
30
|
240
|
2900
|
110
|
|
|
D-150型
|
2
|
162
|
45
|
54.6
|
2900
|
37
|
|
3
|
162
|
45
|
81.9
|
2900
|
55
|
|
|
4
|
162
|
45
|
109.2
|
2900
|
75
|
|
|
5
|
162
|
45
|
136.5
|
2900
|
90
|
|
|
6
|
162
|
45
|
163.8
|
2900
|
110
|
|
|
7
|
162
|
45
|
191.1
|
2900
|
132
|
|
|
8
|
162
|
45
|
218.4
|
2900
|
160
|
|
|
9
|
162
|
45
|
245.7
|
2900
|
160
|
|

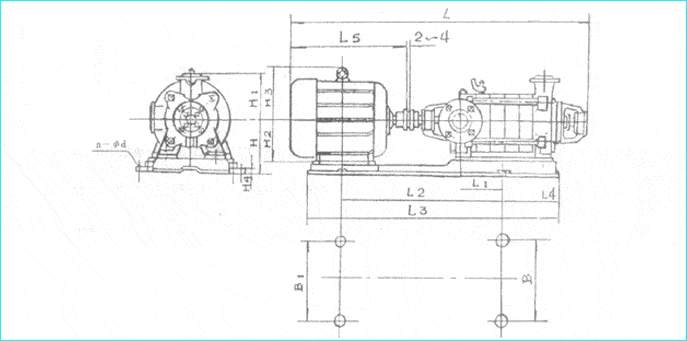

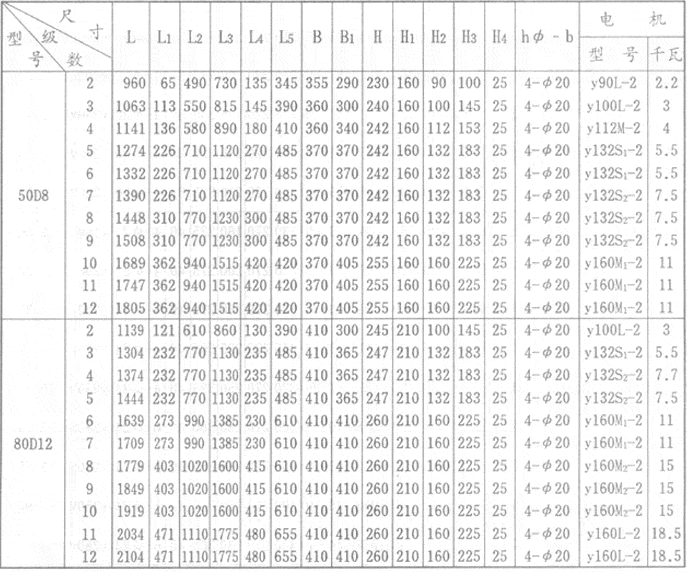

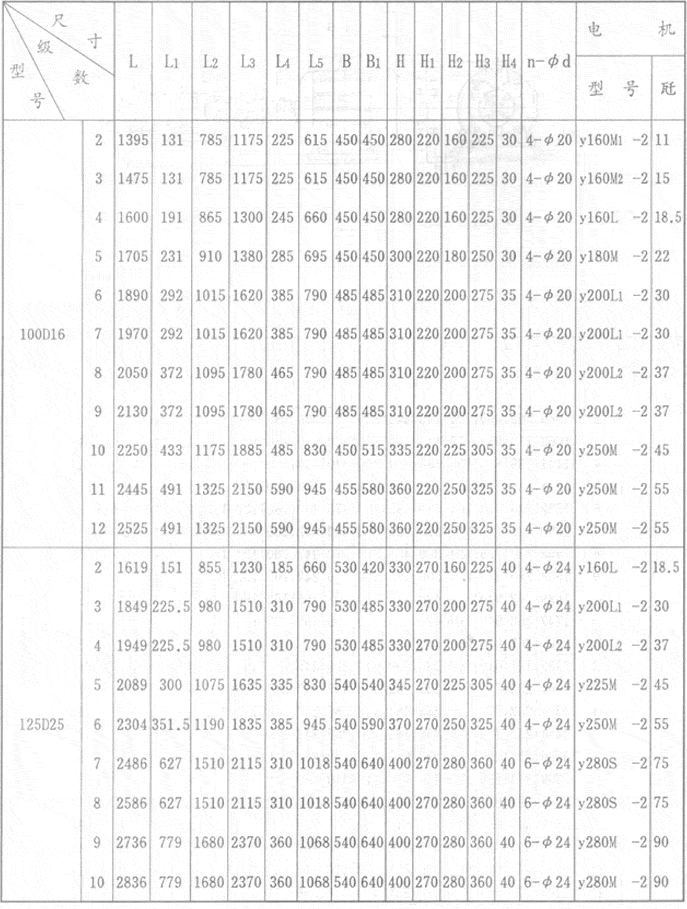

安裝尺寸???????????免費電話：400-062-5858
(一) 接配順序：
1)?將密封環分別緊裝在進水段及導葉擋板上。
2)?把導翼套裝在中段上，然后將導翼擋板裝在所有的中段上去。
3)?將裝好的軸套甲和疑的軸，穿過迸水段，并推入葉輪，在中段上鋪上一層紙墊，裝上中段，再推入第二個葉輪，重復以上步驟，將所有的葉輪及中段裝完。
4)?將平衡環、平衡套及出水段導翼分別裝出水段上。
5)?將出水段裝在中段上，然后用拉緊螺栓將進水段、中段和出水段緊固在一起。
6)?裝上平衝盤及軸套乙（50DB泵無此件）。
7)?將紙墊裝到尾蓋上，將尾蓋裝到出水段上，并將填料及填料環，填料壓蓋順次裝入進
段和尾蓋的填料室。
8)?將軸承體分別裝到進水段和尾蓋以上，并用螺栓緊固。
9)?裝入軸承定位套，滾珠軸承，并以螺母固。
10)?在軸承體內裝入適量黃油，并將紙墊套在軸承蓋上，將軸承蓋裝到承軸體上以螺釘緊固。
11)?裝上聯軸器部件，放氣考克及所有的四方螺塞。
拆卸按上不相反步驟進行。
(二) 安 裝：
1、安裝前的準備工作。
1)?檢查水泵和電機。
2)?準備工具及起重機械。
3)?檢査機器的基礎。
2、安裝順序：
1)?整套水泵運到現場，附帶底座者已裝好電動機，找平底座吋可不必卸下水泵和電機。
2)?將底座放在地基上，在地腳螺釘附近墊楔形墊鐵，將底座墊高約20?40毫米，準備找后填充水螺漿之用。
3)?用水平儀檢査底座的水平度，找平后扳緊地腳螺母用水泥漿填充底座。
4)?經3?4天水泥干固后，再檢査一下水平度。
5)?將底座的支持平面、水泵腳、電機腳的平面上的污物洗清除;,，并把水泵和電機放到底
上。
6)?調整泵軸水平，找平后適當上緊螺母，以防走動，待調節完畢后再安裝電機，在不合
平處墊以鐵板,
泵和聯軸器之間留有一定間隙。
7)?把平尺放在聯軸器上，檢査水泵軸心線與電機軸心線是否重合，若不重臺，在電機或
的腳下墊以薄片,使兩個聯軸器外圓與平尺相平，然后取出墊的幾片薄鐵片，用經過刨制的整塊鐵板來代替鐵片，并重新檢査安裝情況。
為了檢查安裝的精度，在幾個相反位置上用塞尺，測量兩聯軸器平面的間隙，聯軸器平面一周上大和小間隙差數不得超過0.3毫米，兩端中心線上下或左右的差數不得超過0.1毫米。
(三) 起動和停止：
1)?將軸上及其它涂油件上所涕的油涂凈。
2)?用汽油清洗軸承和油室，用棉紗擦凈。
3)在軸承體內加入鈣基簧油。
4)試驗成功.檢査電機轉向是否正確.嚴防水泵發轉而使螺母松開.然后開動電機。
5)往泵內注水或空泵引水。
6)關閉吐出管上的閥及壓力計旋塞。
7)上述過程完畢后.啟動電機.打開壓力計旋塞
8)當水泵以正常轉數運轉時，壓力計顯示適當壓力.然后打開真空表旋基并逐漸打開排水管路上的閘閥 到需要的壓力為止。
9)當停止水泵吋.要慢慢地關閉排水管路上的閘閥.關閉真空表旋塞.并停止電機.然后關閉壓力表旋塞。
10)長期停止使用水泵時.水泵應拆卸開.將泵零件的水擦開.并在滑動面上涂以防銹油妥善保存。
(四）運轉
1)?注意水泵軸承溫度.不得超過外界溫度351其極限溫度不很大于751^
2)?墳料室內正常漏水程度.為每分鐘不大于15毫升.應隨時調整填料壓蓋壓緊程度。
3)?定期檢査朕軸器，注意電機軸承溫升。
4)運轉過程中.如發生矂音或異常的聲音吋.應立即停車檢査其原因.
