產品介紹

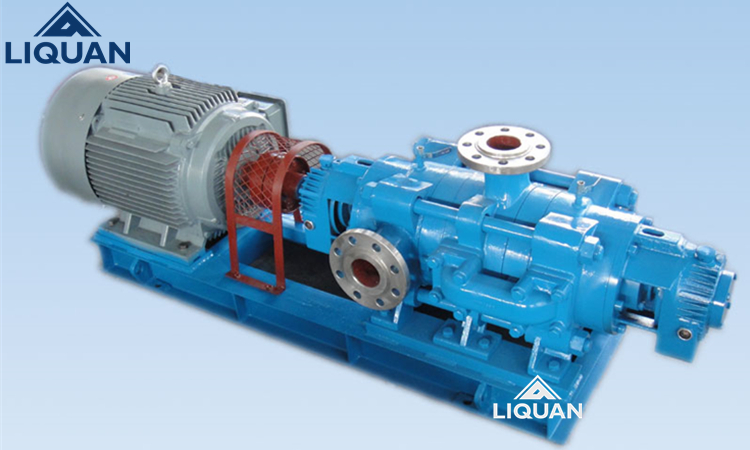

黎全公司生產的TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。
產品原理
1、TSWA型臥式多級泵為多級節段式結構，其吸入口為水平方向，吐出口為垂直向上布置，設有50、75、100、125、150等口徑，用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足；??
2、TSWA型臥式多級泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理；
3、TSWA型臥式多級泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉?輪極好的動靜平衡及平衡盤的水力平衡作用，使得泵運行起來十分平穩，且噪聲低、振動小。
4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封，為防止液體從兩端主軸泄漏，設軟填料軸封，同時在軸上裝有橡膠擋水圈、O型橡膠密封圈，以防水是入軸套腔內；
5、為防止中段和導葉磨損，特設葉輪密封環及導葉套等易損零件，當葉輪與這些易損件之間的間隙超過規定值時應予以列換；
6、TSWA型臥式多級泵與電動機同時裝在公用的鑄鐵底座上，其扭矩通過彈性聯軸器來傳遞。
產品特點???????????免費電話：400-062-5858
1、水力模型先進，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。?
應用領域
TSWA型臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
技術參數???????????免費電話：400-062-5858
|
型??號
|
級數
|
流量
(m3/h)
|
揚程
(m)
|
轉速
(r/min)
|
電機功率
(kw)
|
|
50TSWA
|
2
|
18
|
18.4
|
1450
|
2.2
|
|
3
|
18
|
27.6
|
1450
|
3
|
|
|
4
|
18
|
36.8
|
1450
|
4
|
|
|
5
|
18
|
46
|
1450
|
5.5
|
|
|
6
|
18
|
55.2
|
1450
|
5.5
|
|
|
7
|
18
|
64.4
|
1450
|
7.5
|
|
|
8
|
18
|
73.6
|
1450
|
7.5
|
|
|
9
|
18
|
82.8
|
1450
|
7.5
|
|
|
75TSWA
|
2
|
36
|
23
|
1450
|
5.5
|
|
3
|
36
|
34.5
|
1450
|
7.5
|
|
|
4
|
36
|
46
|
1450
|
11
|
|
|
5
|
36
|
57.5
|
1450
|
11
|
|
|
6
|
36
|
69
|
1450
|
15
|
|
|
7
|
36
|
80.5
|
1450
|
15
|
|
|
8
|
36
|
90
|
1450
|
18.5
|
|
|
9
|
36
|
103.5
|
1450
|
18.5
|
|
|
100TSWA
|
2
|
69
|
31.2
|
1450
|
11
|
|
3
|
69
|
46.8
|
1450
|
15
|
|
|
4
|
69
|
62.4
|
1450
|
22
|
|
|
5
|
69
|
78
|
1450
|
30
|
|
|
6
|
69
|
93.6
|
1450
|
30
|
|
|
7
|
69
|
109.2
|
1450
|
37
|
|
|
8
|
69
|
124.8
|
1450
|
45
|
|
|
9
|
69
|
140.4
|
1450
|
45
|
|
|
125TSWA
|
2
|
90
|
43.2
|
1450
|
22
|
|
3
|
90
|
64.8
|
1450
|
30
|
|
|
4
|
90
|
86.4
|
1450
|
45
|
|
|
5
|
90
|
108
|
1450
|
55
|
|
|
6
|
90
|
129.6
|
1450
|
75
|
|
|
7
|
90
|
151.2
|
1450
|
75
|
|
|
8
|
90
|
172.8
|
1450
|
90
|
|
|
9
|
90
|
194.4
|
1450
|
90
|
|
|
150TSWA
|
2
|
155
|
60
|
1450
|
45
|
|
3
|
155
|
90
|
1450
|
75
|
|
|
4
|
155
|
120
|
1450
|
90
|
|
|
5
|
155
|
150
|
1450
|
110
|
|
|
6
|
155
|
180
|
1450
|
135
|
|
|
7
|
155
|
210
|
1450
|
155
|
|
|
8
|
155
|
240
|
1450
|
180
|
|
|
9
|
155
|
270
|
1450
|
180
|

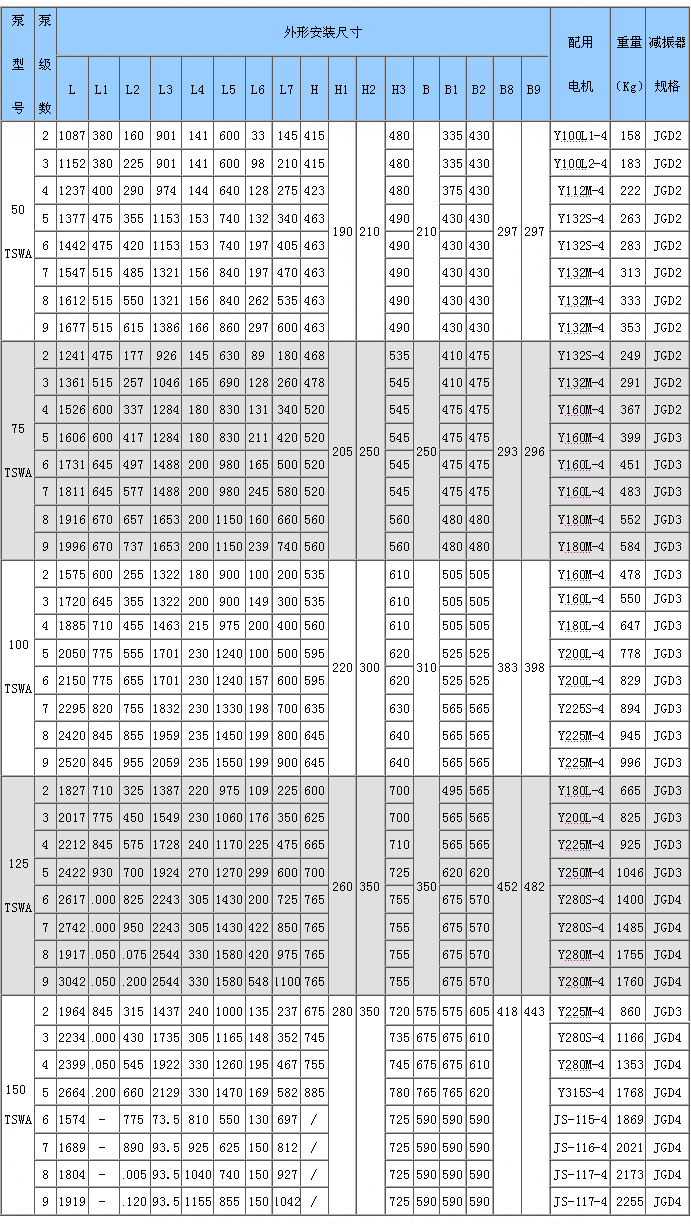

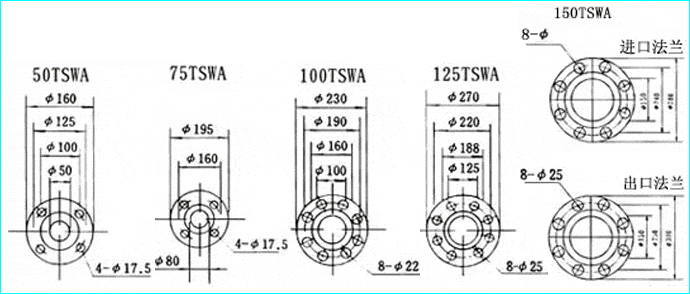

安裝尺寸???????????免費電話：400-062-5858
TSWA型臥式多級離心泵|故障分析及排除方法
|
故???障
|
原????因
|
解 決 方 式
|
|
1、泵不吸水，壓力表指針劇烈擺動。
|
灌注引水不夠，管路與儀表連接處漏氣。
|
檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
|
|
2、水泵不出水，真空表表示高度真空。
|
底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。
|
檢查底閥，更換水管，降低吸水高度。
|
|
3、壓力表有壓力，但仍不出水。
|
出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。
|
檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
|
|
4、流量低于設計要求。
|
水泵堵塞，密封環磨損過多，轉速不足。
|
清洗水泵及管路，更換密封環，增加泵轉速。
|
|
5、泵消耗功率過大。
|
填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。
|
調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
|
|
6、泵內聲音反常，泵不出水。
|
吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。
|
檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
|
|
7、水泵振動，軸承過熱。
|
電機與泵不同心，軸承缺油或磨損。
|
調整電機軸與泵軸的同軸度，加油或更換軸承。
|
?
