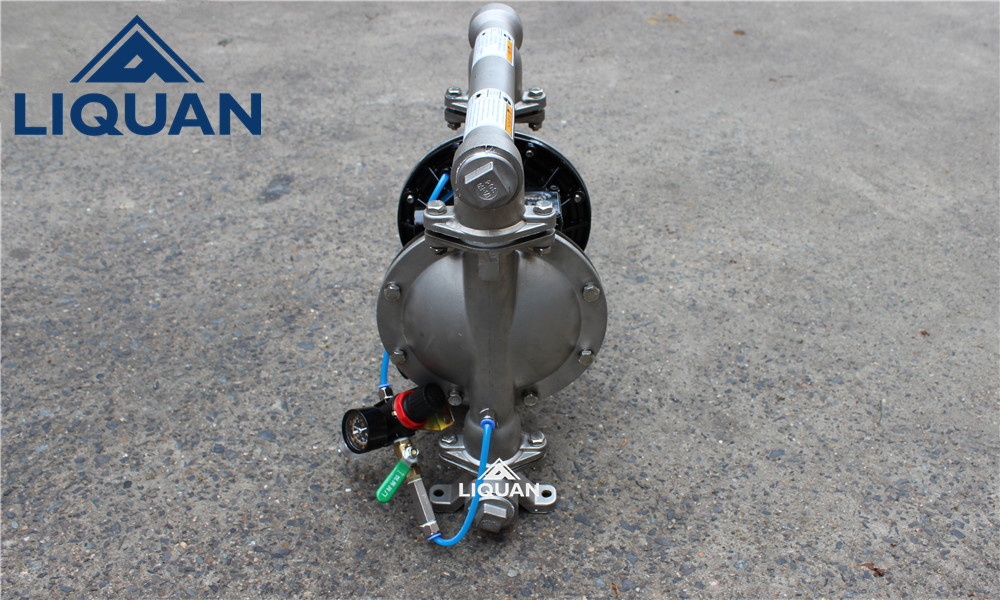

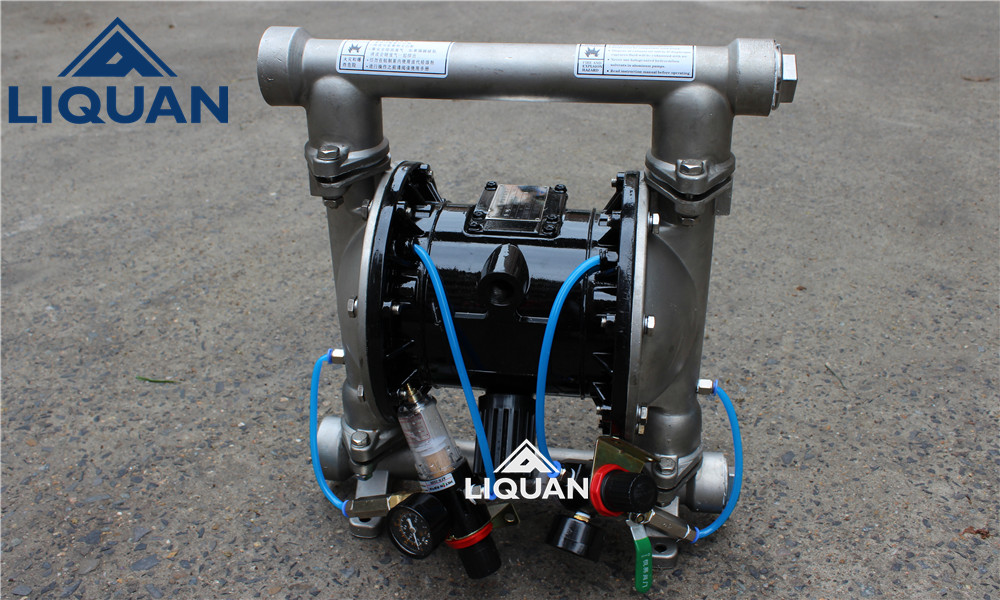

泵動原理(PUMP DYNAMICS)隔膜泵是一種氣動式正向位移自吸泵，右邊之泵動解說圖顯示泵在未自吸前初次泵動之流動模式.
圖1：空氣 經由氣閥壓縮進入膜片A之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將膜片A推離 中心體時，另一端之膜片B同時被連結之中心軸拉向中心體，此時，膜片B背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作 用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。
圖2：當受空氣擠壓之膜片A達到其位移極限時，空氣 閥會將空氣引導至膜片B之背面，同樣形成擠壓力而使其推離中心體，同時將連結的膜片A拉回中心體，此時膜片B之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使粉末能被擠壓而從出口排出泵體外。膜片A被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。
圖3：當膜片之運動完成時，空氣閥再次引導空氣至膜片A之背面，同時膜片B做空氣排放動作。在泵回復到原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或粉末排放的過程。這構成了一個循環泵送過程。依使用狀況，泵通過數次的循環泵送動作而使泵達到自吸狀態。
a)????不需灌引粉末．吸程高達1m．揚程達10m．出口壓力≥6kg/cm2。
b)????流動寬敞，通過性能好．允許通過顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；

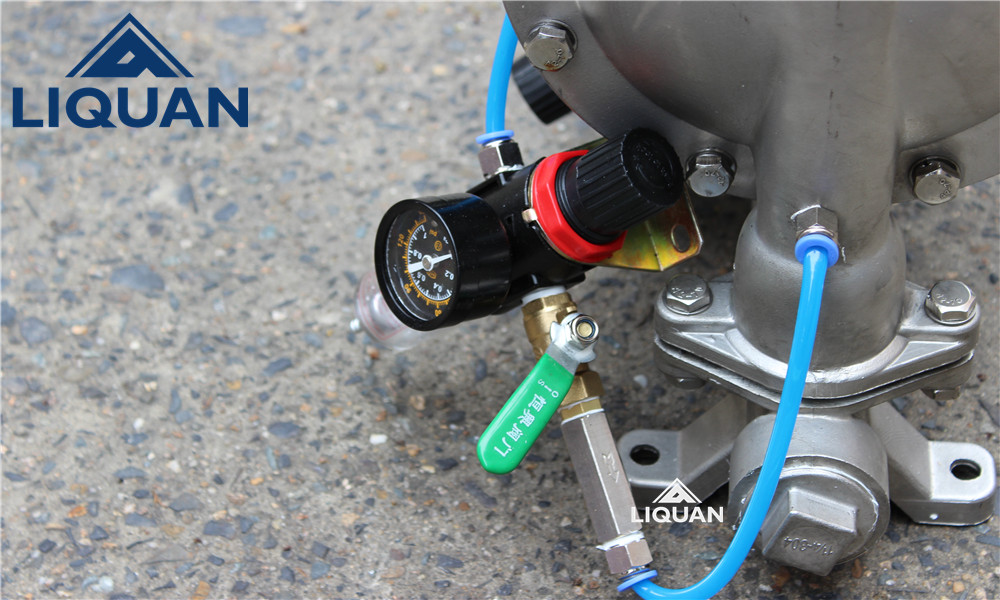

c)????揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7kg/cm2之間)：
d)????該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全
e)????不必用電．在易燃、易爆場所使用安全可靠；
f)????使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
g)????結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降
泵吸顏料、洗衣粉。?
泵吸藥粉。
顏料、染料、涂料、炭黑、鈦白粉、氧化鐵、陶瓷粉、重鈣、輕鈣、膨潤土、分子篩、高嶺土、硅膠粉、活性炭、酸、堿、石灰等
尿素、碳酸氫銨、蘇打粉、固體農藥、鎢粉、農藥助劑、銅精礦粉、煤粉、磷礦粉、氧化鋁粉等
纖維粉末、水泥、陶土、黃沙、石英沙、粘土粉、硅石、石灰石粉、白云石粉、木屑粉、玻璃纖維、二氧化硅、滑石粉、金屬粉、染料粉等
面粉、淀粉、谷物、奶粉、酵母、糖、味精、面粉、作物粉體、洗衣粉等
粉末涂料、粉末冶金零件、紙粉、藥片粉末、原料初加工粉末、氫氧化鈉、漂白粉、過氧化鈉等
|

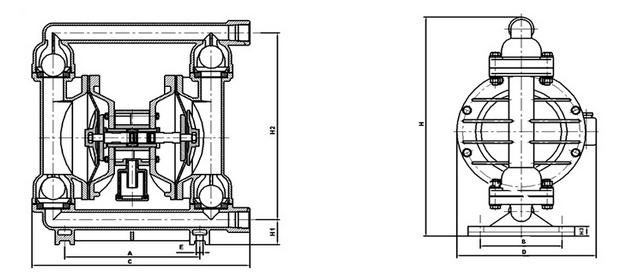

型號
|
流量
|
揚程
|
出口壓力
(kg/cm2)
|
吸程
(m)
|
允 許 能過顆粒直徑
( m m )
|
供 氣 消 耗 量
(m3/min)
|
|
|
（L/M）
|
(M3/H)
|
||||||
|
QBK-25
|
16.7
|
1
|
10
|
2
|
1
|
2.5
|
0.9
|
|
QBK-40
|
33
|
2
|
10
|
2
|
1
|
4.5
|
0.9
|
|
QBK-50
|
50
|
3
|
10
|
2
|
1
|
8
|
1.2
|
|
QBK-80
|
83
|
5
|
10
|
2
|
1
|
10
|
1.5
|
